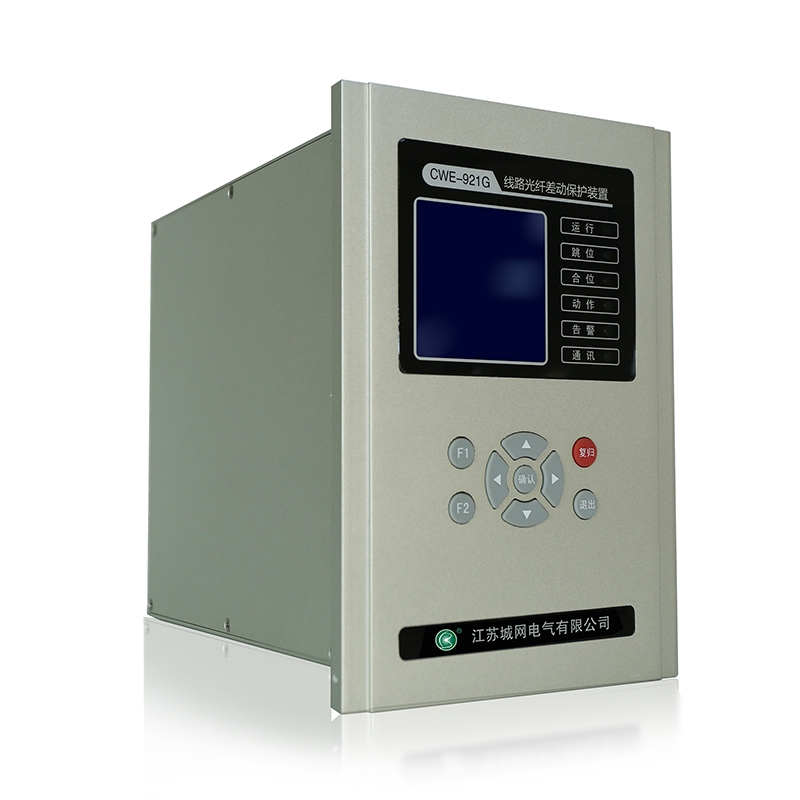

CWE-921G線路光纖差動保護裝置是以光纖電流差動保護、電流、電壓保護及三相重合閘為基本配置的成套線路保護裝置。適用于110KV以下電壓等級的非直接接地系統或經電阻接地系統中的方向線路保護及測控，可在開關柜就地安裝，也可組屏安裝于控制室。
n 采用32位處理器，16位AD采樣，主要元件全部采用進口器件，保證了裝置電氣設計上的高可靠性，產品通過了嚴格的型式試驗和電磁兼容測試，保證了產品在惡劣環境下的適應能力和可靠性。
n 除了具有完善的保護功能外，還具有對設備的電氣量的測量功能及對設備的可編程控制功能，具有通訊接口，能夠通過現場總線將數據和信息傳送至上位機（監控、調度計算機），同時接受上位機的分、合閘等控制命令。
n 采用一體化型材機箱，安裝方便靈活，適用于固定式及混合式的柜型，也可集中組屏安裝。
n 具有多路開關量輸入和輸出，所有的開入均為交直流兩用。
n 交直流兩用操作回路，自適應0.5～5A開關跳合閘電流；操作回路配置了防跳回路。
n 配置工業級寬溫型160×160點陣液晶，全中文操作菜單及事故報文顯示。
n 面板上顯示設備的實時信息，監視設備的運行工況，如：電流、電壓、功率，開關位置等等，并有完善的預告、告警功能。
n 具有故障錄波功能，可分別記錄保護啟動前、保護動作前各兩周波，保護啟動后、保護動作后八個周波。
n 具有 1 個標準的 RS485 通訊接口(Modbus RTU 通訊協議)，
n 2路以太網通訊（IEC60870-5-103通訊規約）。
n 裝置1路GPS對時為IRIG-B碼對時，B碼對時則裝置自動識別，完成日月年時分秒的對時功能，秒過零時自動對時。對時接口電平均采用485差分電平，對應端子X2:18（B+）， X2:19（B-）。
n 整機靜態功耗小于10W。
n 高抗干擾性，通過10項電磁兼容認證（快速瞬變、靜電放電、浪涌抗干擾等。
